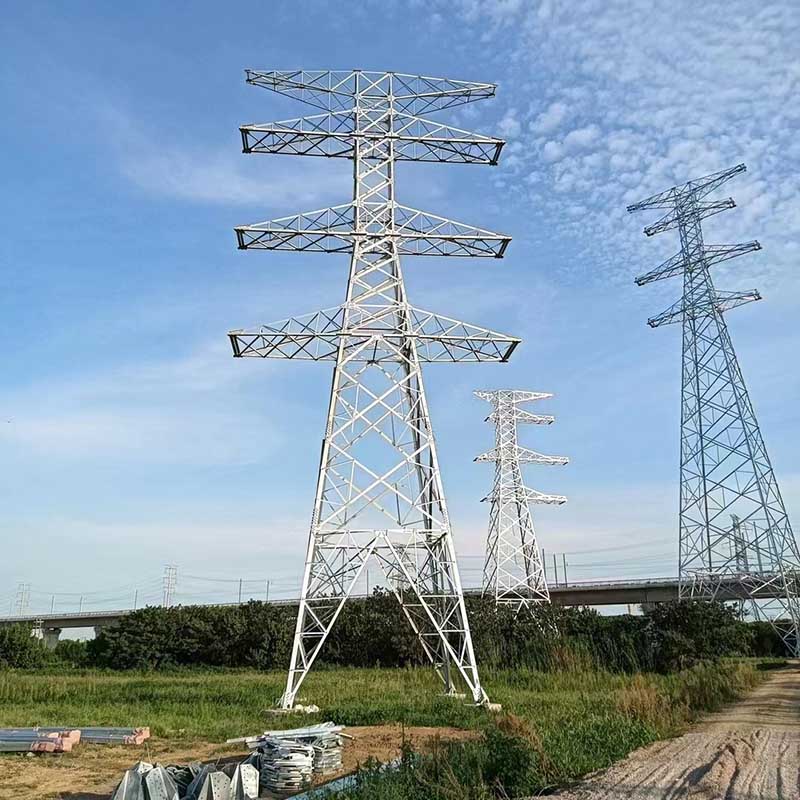

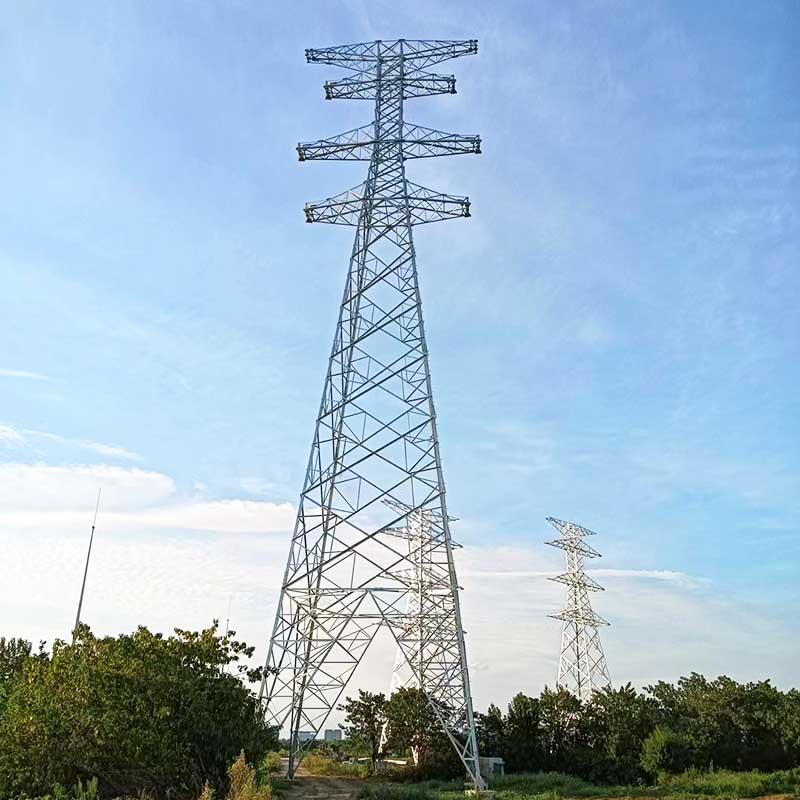

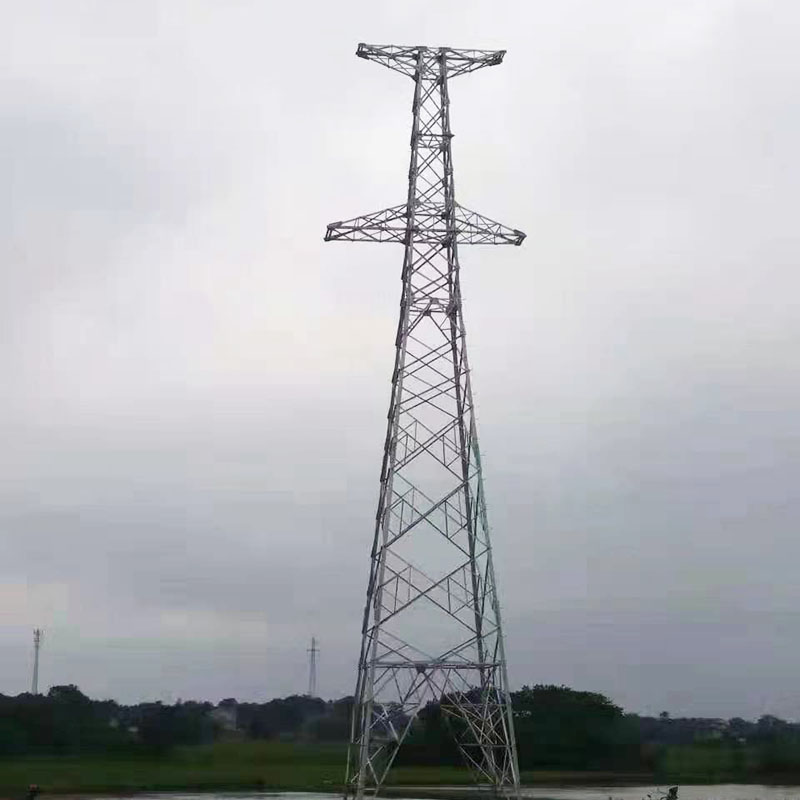

Transmission Line Power Tower

Högkvalitativ Transmission Line Power Tower erbjuds av de kinesiska tillverkarna Xuteng Iron Tower. Köp Transmission Line Power Tower som är av hög kvalitet direkt till lågt pris.

Strukturer som stöder ledare och åskledare i högspännings- eller ultrahögspänningsledningar för kraftöverföring. Beroende på dess form är den generellt uppdelad i fem typer: vinkoppstyp, katthuvudtyp, topptyp, torrtyp och fattyp. Enligt dess syfte är det uppdelat i spänningstorn, rakt torn, hörntorn, transponeringstorn (ersätter trådfaspositionstorn), terminaltorn och korsande torn.

Krafttornet för transmissionsledningen bär huvudsakligen vindlast, islast, ledningsspänning, egenlast, personal- och verktygsvikt under installation eller underhåll, samt belastningar som trådbrott och seismiska effekter. Vid utformning bör hänsyn tas till den rimliga kombinationen av dessa laster under olika meteorologiska förhållanden, inklusive vikten av torn, ledningar, beslag, isolatorer, den kombinerade kraften hos ledningsvinklarna och den obalanserade spänningen längs linjen. Det finns olika bestämmelser i olika länder när det gäller antalet trasiga ledningar (i allmänhet inte hänsyn till samtidig urkoppling av ledningar och blixtstång), storleken på avbrott i trådspänningen och de meteorologiska förhållandena under urkopplingen.

Det finns många typer av krafttornsfundament för transmissionsledningar, som varierar beroende på typ av torn, terräng, geologi, konstruktion och transportförhållanden.

Vanliga inkluderar:

① integrerad styv grund;

② Inbyggd flexibel grund;

③ Oberoende stel grund;

④ Oberoende flexibel grund;

⑤ Oberoende metallfundament;

⑥ Stagtrådsankare;

⑦ Chuck och chassi;

⑧ Pålfundament.

Ovanstående ① och ② typer av fundament används främst för smala tornkroppar med liten markanvändning. ③, ④ och ⑧ typer av fundament används för mjuka jordfundament. ⑤ typer är lämpliga för bergsområden eller områden där transport och vattenintag är svårt. ⑥ typer används endast för stagtorn och ⑦ typer används endast för armerad betongtorn. Förutom att ta hänsyn till grundens och fundamentets hållfasthet är det också nödvändigt att beräkna stabiliteten av fundamentets lyftning och vältning.
