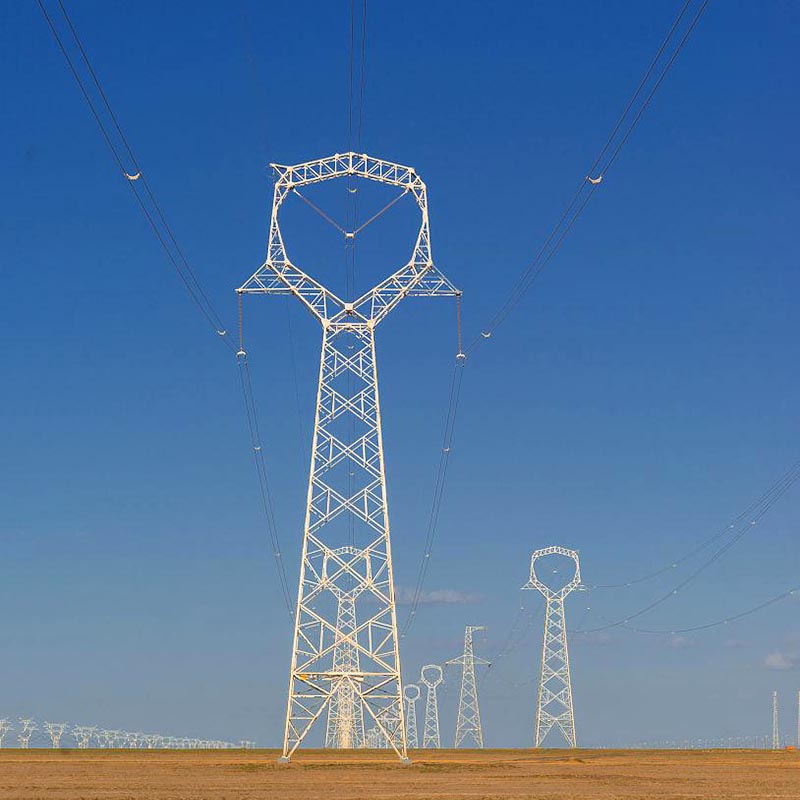

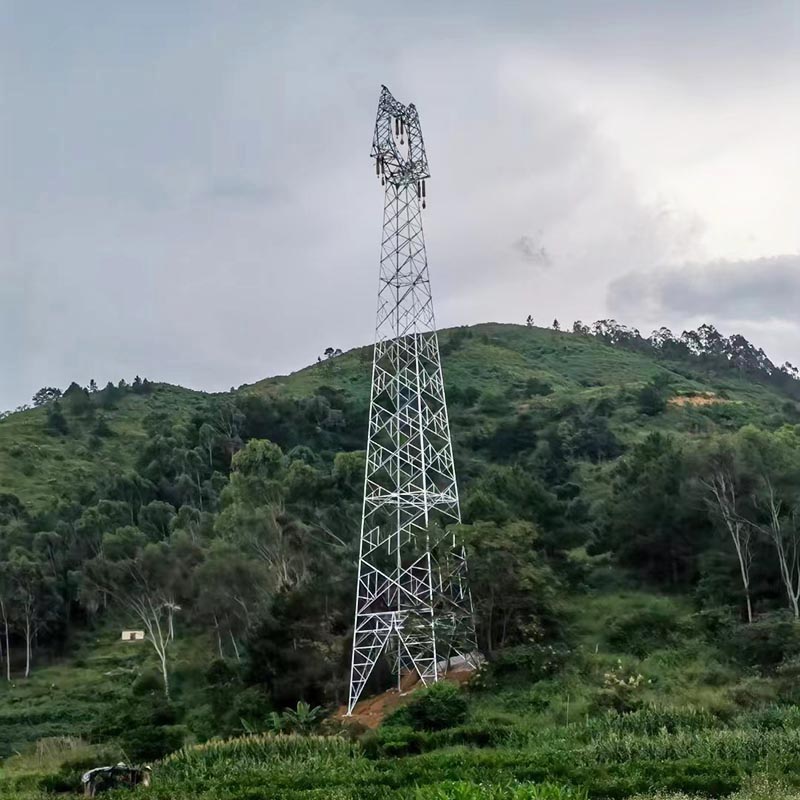

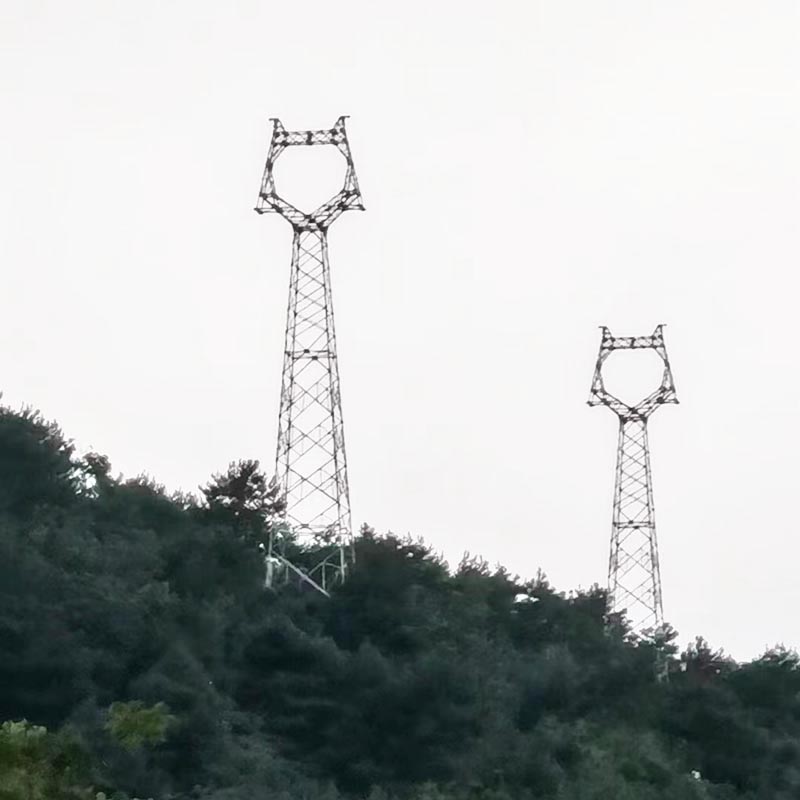

Högspänning Power Tower Transmission Line Tower

Xuteng Iron Tower är en av professionella ledande Kina High Voltage Power Tower Transmission Line Tower-tillverkare med hög kvalitet och rimligt pris. Välkommen att kontakta oss. Konstruktionsmetod för högspänningskrafttorn Transmission Line Tower.

Det stora antalet och breda distributionen av högspänningskrafttorns överföringsledningstorn, liksom de komplexa och varierande natur- och terrängförhållandena, bidrar inte till användningen av stora maskiner för transport och installation. Kina använder ofta metoder för att lyfta stolpar. På 1970-talet antogs en säkrare inverterad installationsmetod för torn över 100 meter, med det undre lagret av ståltornet som en bärande ram. Den installerades på plats sektion för sektion uppifrån och ner, lyftes som en helhet och fixerades tillfälligt med fiberrep. Torn förenklas i allmänhet till statisk analys. För dynamiska belastningar som vind, brutna linjer och jordbävningar, övervägs den dynamiska effekten vanligtvis genom att multiplicera vindvibrationskoefficienten, bruten linjeslagskoefficient och seismisk kraftsvarskoefficient på basis av statisk analys.

Den interna kraftberäkningen av högspänningstorntransmissionsledningstorn är densamma som torn- och mastkonstruktioner, men följande två frågor måste beaktas:

① Effekten av trådvindbelastning på tornet. På grund av det stora avståndet mellan trådens stödpunkter (vanligtvis 200-800 meter) och den längre tidsperioden av lateral oscillation (vanligtvis cirka 5 sekunder), bör hänsyn tas till den ojämna fördelningen av vinden längs tråden och den dynamiska effekten av vajern på tornet. I början av 1960-talet använde många länders kraftavdelningar faktiska testlinjer för att bestämma ledares maximala respons under stark vind och utvecklade praktiska beräkningsmetoder utifrån detta. Vissa av dessa metoder har införlivats i nationella bestämmelser, men på grund av olika faktorer som terräng, mätinstruments noggrannhet och analysnivå kan dessa praktiska beräkningsmetoder fortfarande inte exakt återspegla den verkliga situationen. I mitten av 1970-talet tillämpades teorin om slumpmässiga vibrationer för att analysera ledares dynamiska svar på torn orsakade av vindbyar. Denna metod, baserad på uppmätta data och med hjälp av statistiska koncept och spektralanalys för att uppskatta sannolikhetstoppen för strukturell respons, är mer i linje med vindens egenskaper.

② Effekten av trådbrottskraften på tornet. När en tråd plötsligt går sönder når slagbelastningen på tornet sin topp på mycket kort tid, och de relativa värdena för varje del varierar, vilket gör det till en komplex transient påtvingad vibration som är svår att teoretiskt beräkna. I allmänhet erhålls toppvärdet för slagkraften baserat på testdata på plats, och en praktisk "trådbrytande slagkraftskoefficient" utvecklas baserat på detta, med värden från 1,0 till 1,3, beroende på spänningsnivå, torntyp och olika delar.
